ADK-GF系列 高防护增量编码器
ADK-GF系列 高防护增量编码器
品牌价:
0.00
系列号: ADK-GF系列
分类: 增量编码器
品牌: IDENCODER
型号: ADK-AXXLXX-IXXXX-IXXXX-XXX
主体尺寸: 38, 50, 58mm
轴径: 6, 8, 10, 12mm
分辨率: 0-10000ppr
输出方式: 输出方式可选
产品详情
产品评论(0)

ADK-GF系列 高防护增量编码器

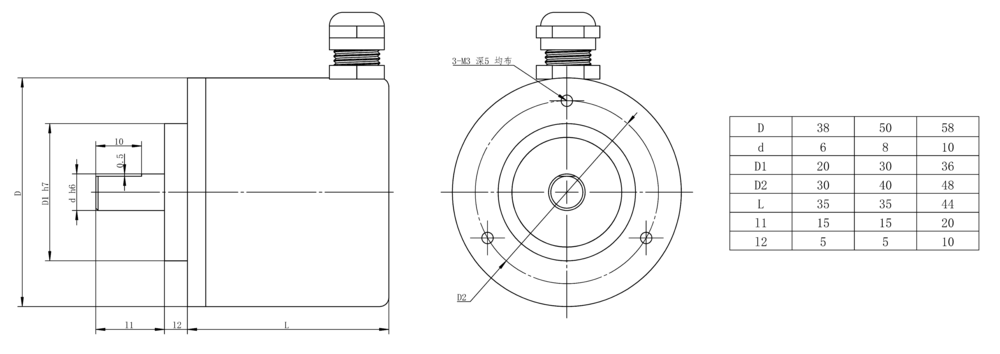

▶外径:38,50,58mm;轴径:6,8,10,12mm;

▶IP69高防护等级,防尘,防水,防油污

▶适合室外恶劣的工作环境,分辨率最高10000PPR;

▶最高允许转速5000RPM;


ADK-GF系列可编程增量编码器最高防护等级IP69,可在室外恶劣环境工作,可长时间完成水下作业;

输出方式可选:1)NPN集电极开路 2)PNP集电极开路 3)推挽输出 4)差分输出 5)电压输出;

供电电压可选:5v,12v,24v 8-30v,输出信号可选:1)AB两相,2)ABZ三相,3)ABZ三相带A-B-Z-反向信号;


技术参数

▶电器参数

分辨率
0-4096ppr可任意编程
电源电压DC5V, 8-30V
输出方式

NPN集电极开路、PNP集电极开路、长线输出、推挽输出

最大响应频率150Khz
最大消耗电流
80mA; 150mA(长线输出)
负载电流
40mA; 60mA(长线输出)
输出高电平

最小Vcc x 70%(集电极输出)

最小Vcc - 2.5V(电压输出)

最小3.4V(长线输出)

输出低电平最大0.4V
上升/下降时间Tr/TfMax 1μs, Max 200ns(长线输出)


▶机械参数                             ▶环境参数

启动力矩
<0.03Nm工作温度
-25℃-80℃
轴最大负载
径向:50N;轴向:20N存储温度-30℃-80℃
最大转速5000RPM
耐冲击50G/11ms
转动惯量4 x 10-8kg.m2抗振动10G 10-2000HZ
净重   120g防护等级IP54
