ADK-DIA系列 双输出编码器
ADK-DIA系列 双输出编码器
品牌价:
0.00
系列号: ADK-DIA 系列
分类: 绝对值编码器
品牌: IDENCODER
主体尺寸: 58mm
轴径: 10mm
输出方式: 1. Modbus 2.N.NPN/PNP集电极开路;长线输出,电压输出, 推挽输出
产品详情
产品评论(0)


ADK-DIA系列 双输出编码器

                                                                                                                                                                       型号:

1)增量与绝对值同步输出,实现速度环与位置环的同时测量。增量差分信号进变频器用于速度反馈绝对值信号进PLC用于位置反馈。

2)完全独立的两个系统输出相同的脉冲,实现高可靠的测控需求,如钢厂等,保障数据绝对可靠,适用于严酷环境。

3)具体参数可定制。

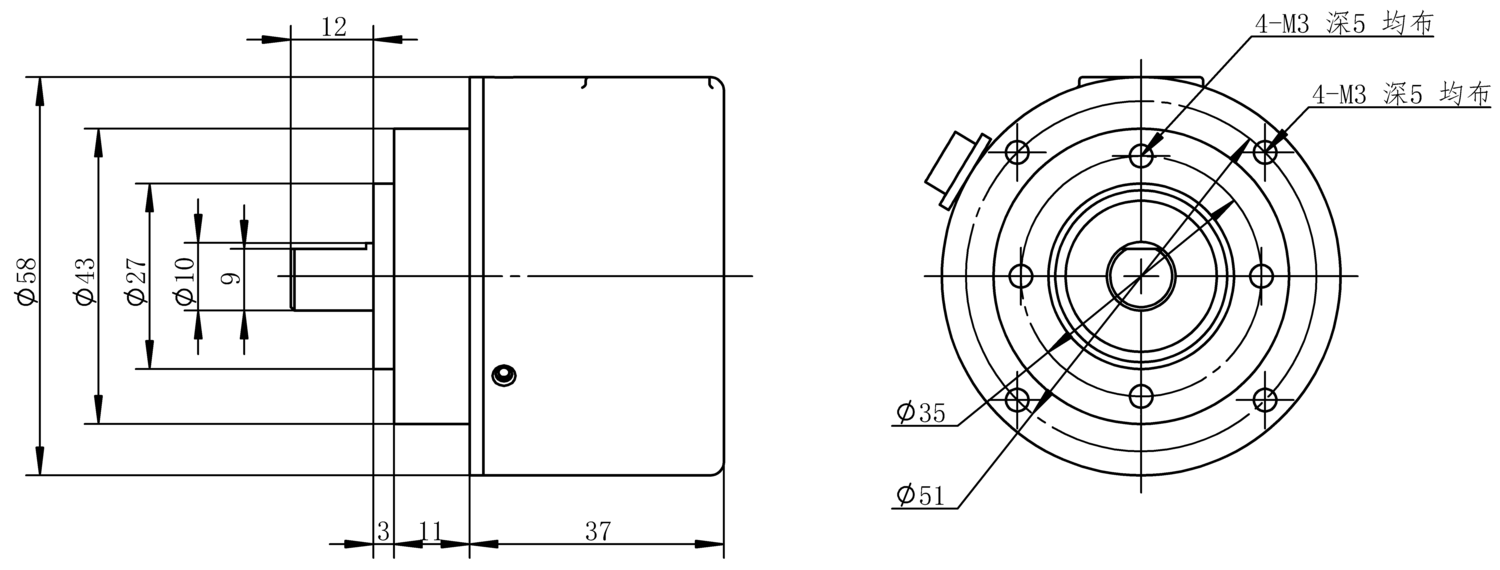

4)主体尺寸:58mm; 轴尺寸:10mm;;

5) 增量推挽输出分辨率:最大4096ppr; Modbus绝对值编码器:最大16384ppr;


技术参数

▶电气参数

工位数
6,8,10,12
电源电压DC24V, 8-30V
输出方式

1绝对值Modbus输出;2增量:N:NPN输出 C:NPN集开 R:PNP输出 U:PNP集开输出    L:长线驱动 E:电压输出 P:互补推挽输出;

最大响应频率150Khz
最大消耗电流
80mA; 150mA(长线输出)
负载电流
40mA; 60mA(长线输出)
输出高电平

最小Vcc x 70%(集电极输出)

最小Vcc - 2.5V(电压输出)

最小3.4V(长线输出)

输出低电平最小0.4V
上升/下降时间Tr/TfMax 1μs, Max 200ns(长线输出)


▶机械参数                             ▶环境参数

启动力矩
<0.03Nm工作温度
-25℃-80℃
轴最大负载
径向:50N;轴向:20N存储温度-30℃-80℃
最大转速5000RPM
耐冲击50G/11ms
转动惯量4 x 10-8kg.m2抗振动10G 10-2000HZ
净重   120g防护等级IP54
