ADK-ER系列 刀架编码器
ADK-ER系列 刀架编码器
品牌价:
0.00
系列号: ADK-ER系列
分类: 绝对值编码器
品牌: IDENCODER
型号: ADK-E43/45/50/58-TX3RUP
主体尺寸: 42,45,50,58mm
轴径: 6, 8, 10, 12mm
输出方式: 并行 NPN/PNP/推挽输出
产品详情
产品评论(0)

ADK-ER系列 刀架编码器

                                                                                                                                                                       型号:E42/45/50/58-TX3RUP

采用永久磁铁和磁感应元件,经过磁电转换,将轴的角度位移转换成电脉冲信号输出。

本产品可以广泛用于各种自动控制、测量领域,如机械制造、船舶、纺织、印刷、航空、军工、试验机、电梯等。

本产品具有抗震动、耐腐蚀、耐污染、体积小,成本低、可靠性高、结构简单等特点。技术水平处,国内领先。

▶本产品可与常州新墅BWDB 电动刀架BNY-1-6 WXJ-J-14-8,烟台AK3180-8A迪普马刀架8/12工位、替代JXG-Y-P、EA50A12B刀架编码器,以及日本森泰克,台湾荣田通用;Ø编码器型式:刀架型;

法兰形式:A:夹紧丝孔安装B:卡槽丝孔C:夹紧半卡槽D:方形盘通孔E:夹紧卡槽F:夹紧丝孔卡槽O:丝孔安装;

出线方式/方向:B:航插侧出P:航插后出L:电缆侧出C:电缆后出;

输出码制:B:二进制码、G:格雷码、E:格雷余码、D:BCD码 ;

工作电压:1:5VDC、2:12VDC、3:24VDC 4:8~29VDC;

输出格式:并行 N:NPN输出C:NPN集开R:PNP输出U:PNP集开输出   L:长线驱动E:电压输出P:互补推挽输出;

型式举例:夹紧卡槽安装,主体尺寸Φ58mm,轴Φ10,电缆侧出,12工位,二进制码,工作电压为DC24V,PNP集电极开路输出;




技术参数

▶电气参数

工位数
6,8,10,12
电源电压DC24V, 8-30V
输出方式

1.R并行 SSI CANopen Profibus N:NPN输出 C:NPN集开 R:PNP输出 U:PNP集开输出    L:长线驱动 E:电压输出 P:互补推挽输出;

最大响应频率150Khz
最大消耗电流
80mA; 150mA(长线输出)
负载电流
40mA; 60mA(长线输出)
输出高电平

最小Vcc x 70%(集电极输出)

最小Vcc - 2.5V(电压输出)

最小3.4V(长线输出)

输出低电平最小0.4V
上升/下降时间Tr/TfMax 1μs, Max 200ns(长线输出)


▶机械参数                             ▶环境参数

启动力矩
<0.03Nm工作温度
-25℃-80℃
轴最大负载
径向:50N;轴向:20N存储温度-30℃-80℃
最大转速5000RPM
耐冲击50G/11ms
转动惯量4 x 10-8kg.m2抗振动10G 10-2000HZ
净重   120g防护等级IP54

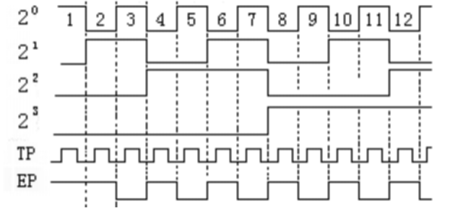

输出波形:

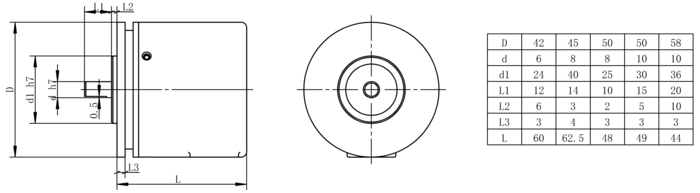

▶机械尺寸:


说明:绝对值并行输出编码器根据需要精度,把圆周分成相应的等份区间每一个

区间用若干区间用若干位信号固定的编码组合表示,这样在断电后上电仍能记住

编码器运行的绝对位置;
