ADK-CA系列 CANopen总线式绝对值编码器
ADK-CA系列 CANopen总线式绝对值编码器
品牌价:
0.00
系列号: ADK-CA系列
分类: 绝对值编码器
品牌: IDENCODER
型号: ADK-A58L10-MAXXXX-BXCLP
主体尺寸: 58mm
轴径: 10mm
防护等级: IP54
输出方式: CANopen 总线式
产品详情
产品评论(0)

ADK-CA系列 CANopen总线式绝对值编码器

                                                                                                                                                                型号:ADK-A58L10-MAXXXX-BXCLP

CANopen是一种基于 CAN 的开放的、标准化的应用层协议,不仅定义了应用层和通信子协议,而且为可编程系统、不同器件、接口、应用子协议定义了大量的行规,遵循这些行规开发出的CANopen设备将能够实现不同公司产品间的互操作。CiA DSP-406规范适用于各生产厂商的编码器产品,并对各生产商产品的附加功能制定了标准。ADK系列的编码器遵守DSP-406设备规范。

编码器的工作模式(轮询模式或自动模式)、站点号、编码器的计数方向,单圈分辨率,圈数等参数进行编程设定。

最小尺寸50MM

CANopen总线式编码器传输速率相对MODBUS较快。

通用性强,可以与西门子PLC、三菱PLC、台达PLC等关联使用,亦可与控制板单独使用。

广泛用于多个编码器同时应用的场所,运梁车车轮轴转向的应用在国内艾迪科CANopen编码器产品占比高达60%


技术参数

▶电器参数

分辨率
最高分辨率13bits
电源电压DC5V, 8-30V
接口协议

CANopen总线式


▶机械参数                             ▶环境参数

启动力矩
9.8 x 10-4Nm工作温度
-25℃-80℃
轴最大负载
径向:19.6N;轴向:29.4N存储温度-30℃-80℃
最大转速5000RPM
耐冲击50G/11ms
转动惯量4 x 10-8kg.m2抗振动10G 10-2000HZ
净重   200g防护等级IP54




接线定义:


信号  DC 8-29V        G              L(CANL)          H( CAN高位)

线色    红色      黑色    蓝色            白色

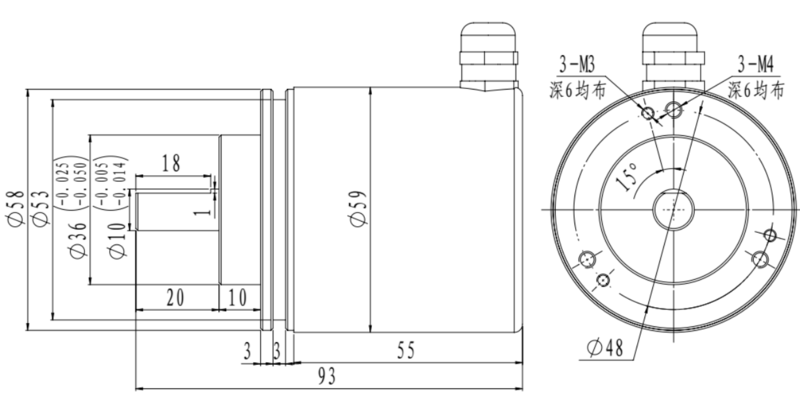

机械尺寸图:
