ADK-25系列 微型增量编码器
ADK-25系列 微型增量编码器
品牌价:
0.00
系列号: ADK-25/30系列
分类: 增量编码器
品牌: IDENCODER
型号: ADK-A25/30CX-IXXXX-XXX
主体尺寸: 25,30mm
轴径: 3,4mm
分辨率: 0-1024ppr
防护等级: IP51
输出方式: 输出方式可选
最高允许转速: 3000rpm
产品详情
产品评论(0)

ADK-25系列 微型增量编码器

                              型号:ADK-A25CX-IXXXX-XXX

▶主体尺寸:25, 轴径:3,4,mm;电缆后出;

▶体积小,结构紧凑,特别适合空间受限的安装环境;

▶分辨率高达1024PPR;

▶最高允许转速3000RPM;


技术参数


▶电器参数

分辨率
10,60,100,200,360,400,500,512,600,1000,1024
电源电压DC5V, 8-30V
输出方式

NPN集电极开路、PNP集电极开路、电压输出、长线输出、推挽输出

最大响应频率150Khz
最大消耗电流
80mA; 150mA(长线输出)
负载电流
40mA; 60mA(长线输出)
输出高电平

最小Vcc x 70%(集电极输出)

最小Vcc - 2.5V(电压输出)

最小3.4V(长线输出)

输出低电平最大0.4V
上升/下降时间Tr/TfMax 1μs, Max 200ns(长线输出)



▶机械参数                             ▶环境参数

启动力矩
<0.03Nm工作温度
-25℃-80℃
轴最大负载
径向:15N;轴向:10N存储温度-30℃-80℃
最大转速3000RPM
耐冲击50G/11ms
转动惯量4 x 10-8kg.m2抗振动10G 10-2000HZ
净重   80g防护等级IP51

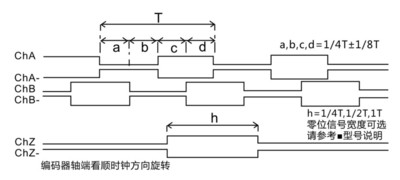

▶输出波形图:



▶机械尺寸:
