ADK-ECT系列 EtherCAT以太网绝对值编码器
ADK-ECT系列 EtherCAT以太网绝对值编码器
品牌价:
0.00
系列号: ADK-ECT系列
分类: 绝对值编码器
品牌: IDENCODER
型号: ADK-F58L10-MAXXXX-XXXX
主体尺寸: 58mm
轴径: 10mm,12mm
分辨率: 0-8192
防护等级: IP54/IP65/IP67
输出方式: EtherCAT
工作温度: -25-80摄氏度
最高允许转速: 5000rpm
产品详情
产品评论(0)

ADK-ECT系列 EtherCAT以太网绝对值编码器

                                                                                                                                                                                              型号:ADK-F58L10-MAXXXX-XXX

EtherCAT(以太网控制自动化技术)是一个以太网为基础的开放架构的现场总线系统,EtherCAT为系统的实时性能和拓扑的灵活性树立了新的标准,同时,它还符合甚至降低了现场总线的使用成本,EtherCAT的特点还包括高精度设备同步,可选线缆冗余,和功能性安全协议(SIL3)

无机械齿轮,无临界点错差,无程序纠错补偿,性能可靠。

法兰形式为夹紧丝孔安装,主尺寸为58mm;

出线方式为电缆侧出,轴直径为10mm,

多圈绝对式,多圈分辨率为12位,单圈分辨率为13位

工作电压为8-32VDC

输出方式为EtherCA


技术参数

▶电器参数

分辨率
最高分辨率13bits;圈数:Max.4096圈;
电源电压DC8-36V
接口协议

EtherCAT


▶机械参数                             ▶环境参数

启动力矩
9.8 x 10-4Nm工作温度
-25℃-80℃
轴最大负载
径向:100N;轴向:200N存储温度-40℃-85℃
最大转速5000RPM
耐冲击

98m/s²,52000Hz

转动惯量8x 10-7kg.m2抗振动

980m/s²6ms

净重   200g防护等级IP54/65/67

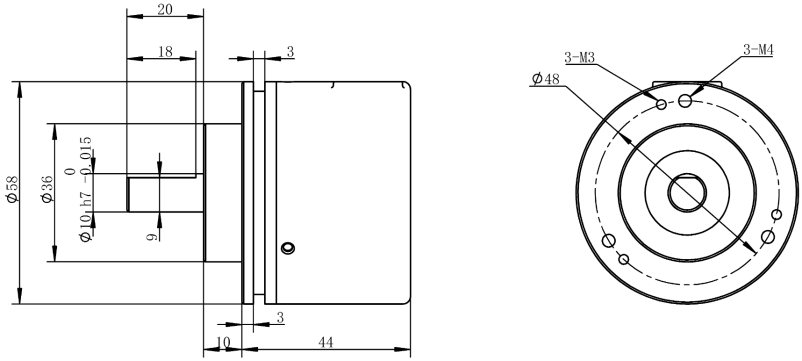

机械尺寸图:
